Análisis y Diseño de Estructuras con Postes de Madera, Madera Laminada, Acero y Concreto o Mástiles Modulares de Aluminio
Visión General de PLS-POLE
Resumen de Características
Ejemplo de estructuras proporcionados con PLS-POLE
Otras páginas con información referente a PLS-POLE

Algunas vistas típicas de PLS-POLE:
El PLS-POLE es un programa poderoso y de fácil uso en Microsoft Windows para el análisis y diseño de estructuras compuestas de postes de madera, madera laminada, acero y concreto o mástiles modulares de aluminio. El programa realiza verificaciones de diseño de estructuras bajo cargas especificadas por el usuario y también puede calcular máximos vanos viento y peso permisibles. Virtualmente puede modelarse cualquier estructura de transmisión, subestación o telecomunicación, incluso postes, pórtico-H, pórtico-A, y pórtico-X. Estos modelos se construyen rápidamente con componentes como postes, brazos, riendas, riostras, y aisladores.
PLS-POLE es el resultado de casi 20 años de evolución de nuestros programas iniciales de análisis estructural. Es el sucesor directo de nuestros populares programas CPOLE, CFRAME, SPOLE, SFRAME, WPOLE, WFRAME y del G-MAST. Durante nuestros años de soporte a estos programas nosotros hemos afinado continuamente nuestros algoritmos, interface de usuario y plan del programa. El resultado es PLS-POLE, una herramienta de diseño poderosa y comprensiva con excelente fiabilidad y facilidad de uso.
Clic aquí para ver a un mapa mostrando usuarios de PLS-POLE alrededor del mundo.
|
Las estructuras de PLS-POLE son conjuntos de los siguientes componentes:
Crear una estructura es tan simple como seleccionar el elemento deseado desde una biblioteca de elementos disponibles y diciendo al programa dónde se sujeta a otros elementos. Usted es libre de combinar y ajustar a voluntad varios elementos. Esto le da a usted poder para crear arbitrariamente estructuras complejas e incluso le permite combinar elementos de madera, madera laminada, acero y concreto en la misma estructura.
Las bibliotecas de componentes definen el tamaño, peso y resistencia de sus componentes estructurales estándar. Usted mismo puede crear estas bibliotecas o utilizar bibliotecas proporcionadas por sus proveedores. Utilizando bibliotecas de componentes re-usables estándar aumenta grandemente vuestra productividad reduciendo significativamente la cantidad de entradas, lo que también reduce la posibilidad de error.
PLS-POLE elimina la dificultad del análisis por elemento finito. Un pórtico-H en PLS-POLE se ingresa como un conjunto de macro elementos como postes, crucetas y riostras. Estos elementos se seleccionan desde una biblioteca dónde usted ingresa las propiedades de los macro elementos como los diámetros de la cima y de la base del poste, espesor de la pared y forma (redondo, de 16 lados...). PLS-POLE automáticamente divide sus macro elementos en muchos elementos cable, reticulado y viga. En sólo unos minutos con PLS-POLE usted puede construir estructuras que tomarían días para modelar en un programa tradicional de elemento finito.
Una versión especial de nuestro dispositivo SAPS de análisis por elemento finito potencia a PLS-POLE. Nosotros hemos diseñado SAPS específicamente para resolver problemas complicados de estructuras de líneas de transmisión y de telecomunicaciones arriendadas que otros programas de elemento finito no pudieron. Durante casi 20 años de uso en producción, SAPS ha demostrado tener uno de los mejores elementos de cable no lineal disponible por doquier.
PLS-POLE es capaz de realizar ambos análisis lineal y no lineal. El análisis no lineal le permite ver los efectos P-Delta, para detectar inestabilidades, y para realizar verificaciones exactas de pandeo. PLS-POLE modela las riendas, cables y aisladores 2-partes como elementos cable en 3-d. Este sofisticado análisis trabaja aun cuando los elementos tienen grandes desplazamientos como es el caso del aislador 2-partes ilustrado a la derecha.
Una vez que PLS-POLE ha calculado las fuerzas y momentos experimentados en las diferentes piezas de su estructura, los compara versus las capacidades del código. Los resultados de estas verificaciones pueden ser visualizados en informes texto, hojas de cálculo o gráficos color-codificados.
Tanto el manual ASCE 72 o ANSI/EIA/TIA 222 (F y G) pueden usarse para verificar postes de acero y elementos tubulares de acero. Los postes de madera se verifican versus su resistencia última y la resistencia de la fibra puede reducirse con la altura según ANSI O5.1-2002. PLS-POLE detecta el pandeo del poste de madera según vuestra opción de análisis no lineal exacto, método Gere y Carter, método REA o del método programable por el usuario. Los postes de concreto se verifican contra un diagrama de capacidad de momento. El manual PLS-POLE describe cómo se llevan a cabo estas verificaciones y el listado de las suposiciones hechas.
Además de estas verificaciones con códigos, PLS-POLE puede calcular pares de vanos viento y peso permisibles para un valor especificado de esta relación, o mejor aun, determinar el diagrama completo de interacción entre vanos viento y peso permisibles. La localización automática óptima realizada con éstos diagramas de interacción producirán una solución más económica que la localización tradicional donde se usa un solo par de vano viento y peso.
PLS-POLE hace uso intensivo de gráficos 3-d para ayudarle a visualizar su estructura. Nosotros representamos todos los elementos lo más preciso posible y le permitimos ver la estructura desde cualquier dirección haciendo evidente inmediatamente los errores de modelación. Si ve un error simplemente usted hace clic en éste para editar el elemento problema.
Después de un análisis, la utilización de los elementos son gráficamente representados mediante color-codificado basado en su utilización, con elementos sobre solicitados mostrados en rojo. Por supuesto, estos elementos pueden editarse con un solo clic. Los elementos sobre solicitados también están en rojo en texto e informes de hoja de cálculo.
Tan importante como la información gráfica, son las numerosas verificaciones inteligentes que hace PLS-POLE a sus datos de entrada. En el curso de revisar miles de modelos problemáticos de estructuras nosotros hemos identificado muchos errores comunes de modelación. PLS-POLE detecta automáticamente estos errores y señala los cuestionables datos de entrada para ahorrarle tiempo.
Aun cuando PLS-POLE es un programa autónomo, éste abre diseños que le permite fácilmente hacer interface con otros programas.
PLS-POLE puede leer archivos de nuestros programas CPOLE, CFRAME, SPOLE, SFRAME, WPOLE, WFRAME y G-MAST. Nosotros reconocemos la inversión que nuestros clientes tienen en modelos de estructura creados en estos programas y se ha hecho una alta prioridad la compatibilidad con esos programas. Si usted es un usuario de estos programas iniciales por favor vea la página de PLS-POLE en nuestro sitio web para una lista más detallada de mejoras hechas en PLS-POLE.
Los usuarios de nuestro programa PLS-CADD de diseño de líneas puede usar PLS-POLE para preparar vanos viento y peso permisibles o archivos de diagrama de interacción para la localización óptima. Ellos también pueden tomar las estructuras PLS -POLE y localizarlos en una línea. PLS-CADD puede calcular las cargas sobre una estructura en una localización particular y puede visualizar los resultados de una verificación PLS-POLE con esas cargas.
Los resultados del PLS-POLE son presentados en una combinación de vistas gráficas, hojas de cálculo e informes texto. Toda esta información puede exportarse fácilmente a otros programas. Los resultados gráficos pueden guardarse en archivos DXF compatible con muchos sistemas CAD. Los resultados en forma de hoja de cálculo pueden pegarse en programas de hojas de cálculo, exportarse a bases de datos ODBC dóciles o guardados en un archivo XML. Los textos de resultados pueden ser personalizados por el usuario y guardados en archivos o pegados en programas de procesamiento de textos.
PLS-POLE proporciona todas las capacidades que un ingeniero estructural requiere para diseñar estructuras de transmisión, subestación o telecomunicación. PLS-POLE lo hace usando así una interface gráfica simple y de fácil uso que reside en nuestro dispositivo de elemento finito probado desde hace mucho. Sin tener en cuenta si usted quiere modelar un poste de madera simple o un pórtico-X de acero arriendada; PLS-POLE puede ocuparse del trabajo, de manera simple, fiable y eficaz.
Si desea más información acerca de PLS-POLE o si desea ver una de sus capacidades por favor contáctenos.
Mapa mundial de usuarios de PLS-POLE
Automated microwave antenna loading as per EIA/TIA 222-F and ANSI/TIA 222-GNotas Técnicas: You can find many technical notes here which discuss topics such as available loading methods, applying NESC insulator requirements, importing and exporting data, weight spans, customization and localization, etc.
Algunos ejemplos de estructuras proporcionados con PLS-POLE:Muestra de Postes de Acero
Muestra de Pórticos de Acero

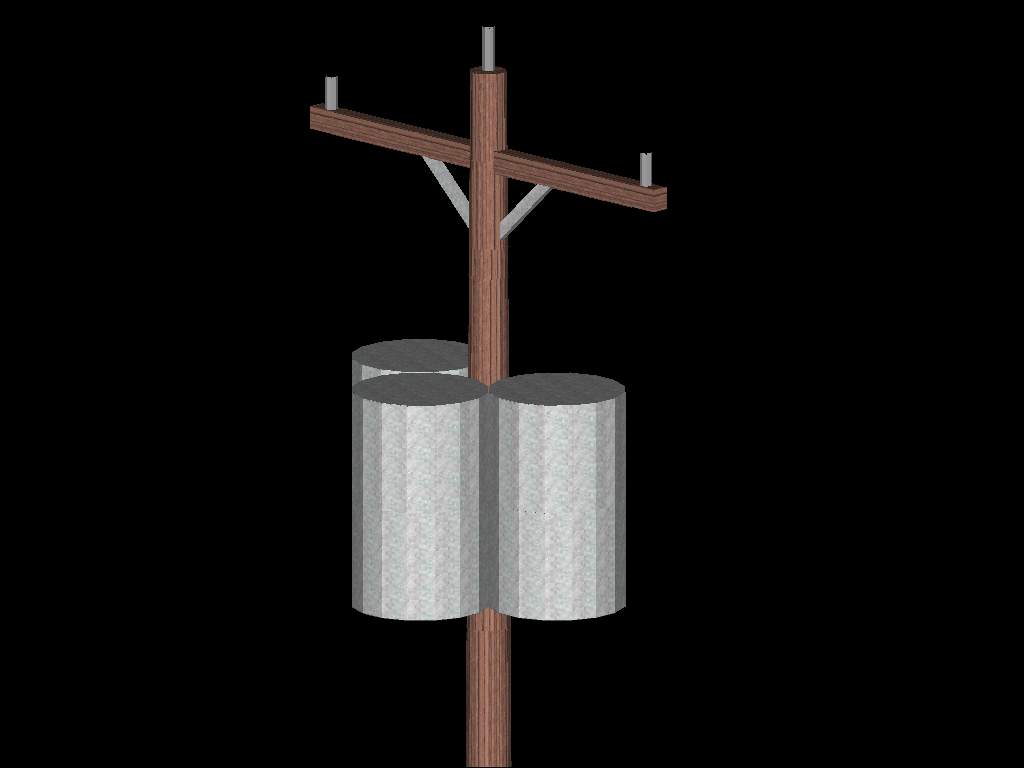

Muestra de Postes de Madera
Muestra de Pórticos de Madera
Muestra de Postes de Concreto
Muestra de Pórticos de Concreto
Muestra de Mástiles Arriendados
Sala de Exposición de PLS-POLE:Los siguientes ejemplos muestran algunas de las estructuras más interesantes que se han sido modeladas por nuestros clientes. Estos ejemplos no se proporcionan con PLS-POLE. |
