TOWER- Análisis y Diseño de Torres de Celosía de Acero Usadas en Instalaciones de Líneas de Transmisión y de Telecomunicación



Visión General de TOWER
Resumen de Características
Ejemplo de estructuras proporcionado por TOWER
Otras páginas con información referente a TOWER

Algunas vistas típicas de TOWER:


TOWER

TOWER es un programa poderoso y de fácil uso en Microsoft Windows, para el análisis y diseño de torres de celosía de acero utilizadas en líneas de transmisión eléctricas o instalaciones de telecomunicación. Pueden modelarse torres tanto autoportantes como arriendadas. El programa realiza verificaciones de diseño de estructuras bajo cargas especificadas por el usuario. Para estructuras de líneas de trasmisión eléctricas también puede calcular los máximos vanos viento y peso permisibles y los diagramas de interacción entre diferentes relaciones de vanos viento y peso permisibles.

TOWER es el resultado de más de 30 años de evolución de nuestros primeros programas de análisis estructural. Durante nuestros años de soporte a este programa hemos recibido comentarios y sugerencias de centenares de empresas de servicio, fabricantes y consultores alrededor del mundo, que hemos usado para afinar nuestros algoritmos, interface de usuario y programa de diseño. El resultado es una herramienta poderosa y comprensiva de diseño con excelente fiabilidad y facilidad de uso.


Comprensiva Modelación de Estructuras

Example 1: with face shown Example 5: Cross rope structure Example 8: 450kv light angle


Las estructuras de TOWER son conjuntos de los siguientes componentes:

Crear una estructura es tan simple como definir la configuración general de la geometría de la torre, seleccionando uniones intermedias y luego enlazando miembros u otros componentes entre esas uniones. Usted es libre de combinar y ajustar a voluntad varios miembros y componentes. Esto le da poder para crear arbitrariamente estructuras complejas, incluso estructuras de celosía tipo caja usadas en muchas subestaciones antiguas.

Las bibliotecas de componentes definen el tamaño, peso, resistencia y otras propiedades de sus pernos, riendas, miembros y otros equipos. Usted mismo puede crear estas bibliotecas o utilizar bibliotecas proporcionadas por sus proveedores. Utilizando bibliotecas de componentes normalizados aumenta grandemente su productividad reduciendo significativamente la cantidad de entradas, lo que también reduce la posibilidad de error.

Simple y Poderoso Análisis por Elemento Finito

TOWER elimina la dificultad del análisis por elemento finito. Una estructura de celosía modelada en TOWER es ingresada como un conjunto de elementos y propiedades de conexiones y riostras para cada miembro. TOWER aprovecha la simetría de una estructura en la generación de uniones y miembros, reproduciendo las uniones simétricas y miembros respecto a cualquier eje, en ambos ejes e incluso en forma triangular encontrado en muchas estructuras de telecomunicación. Incluso estructuras muy grandes o complicadas pueden ser modeladas en TOWER en sólo pocas horas.

Cross rope structure

Una versión especial de nuestro dispositivo SAPS de análisis por elemento finito potencia a TOWER. Nosotros hemos diseñado SAPS específicamente para resolver problemas complicados de estructuras de líneas de transmisión y de telecomunicación arriendas que otros programas de elemento finito no pudieron. Durante cerca de 30 años de uso en producción, SAPS ha demostrado tener uno de los mejores elementos de cable no lineal disponible por doquier.

TOWER es capaz de realizar ambos análisis lineal y no lineal. El análisis no lineal le permite ver los efectos P-Delta, para detectar inestabilidades, precisos miembros sólo-tensión y realizar verificaciones fiables de pandeo. TOWER modela riendas, cables y aisladores 2-partes así como elementos cable en 3-d. Este análisis sofisticado trabaja incluso cuando los elementos tienen grandes desplazamientos, como es el caso de la estructura con cable horizontal mostrada arriba.

Comparación con ASCE-10 y otros códigos

Una vez que TOWER ha calculado las fuerzas experimentadas en los diferentes miembros y componentes de su estructura, las compara versus las automáticamente calculadas capacidades del código para el código que usted ha seleccionado. Los resultados de estas verificaciones están disponibles en los informes texto, hojas de cálculo o gráficos color-codificados.

2-part insulator in rendered view

Para verificar la estructura pueden ser usados ASCE-10, ANSI/EIA/TIA 222 (F y G), ECCS, CENELEC (Euro), CSA S37-01 y otros códigos internacionales. Los miembros son verificados versus su resistencia última de acuerdo con el código seleccionado, con miembros sobre solicitados fácilmente identificados gráficamente y en informes de salida. TOWER realiza vuestra opción de análisis lineal o no lineal exacto. El manual de TOWER describe cómo se llevan a cabo estas verificaciones y detalla las suposiciones hechas.

Además de estas verificaciones con códigos, TOWER puede calcular pares de vanos viento y peso permisibles, mejor aun, determinar el diagrama completo de interacción entre vanos viento y peso permisibles. La localización automática optima de torres realizada con éstos diagramas de interacción producirá una solución más económica que la distribución tradicional con sólo uno, o algunos, pares de vano viento y peso.

Intuitiva Gráfica Interface de usuario

TOWER hace uso intensivo de gráficos 3-d para ayudarle a visualizar su estructura. Nosotros simulamos todos los elementos en 3-d y le permitimos ver la estructura desde cualquier dirección haciendo inmediatamente evidente los errores de modelación. Si usted ve un error simplemente usted hace clic en éste para editar el problema de unión, miembro, o componente.

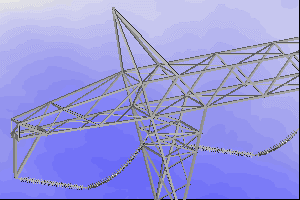

2-part insulator in rendered view with bitmap background

Después de un análisis, la utilización de los elementos son gráficamente representados mediante color-codificado con elementos sobre solicitados mostrados en rojo. Por supuesto, estos elementos pueden editarse con un solo clic. Los elementos sobre solicitados también están en rojo en informes de texto y de hojas de cálculo.

Tan importante como la información gráfica, son las numerosas verificaciones inteligentes que hace TOWER a sus datos de entrada. En el curso de repasar miles de modelos problemáticos de estructuras nosotros hemos identificado muchos errores comunes de modelación. TOWER automáticamente detecta estos errores y señala los cuestionables datos de entrada para ahorrarle tiempo.

Interoperabilidad

Aun cuando TOWER es un programa autónomo, éste abre diseños que le permite fácilmente hacer interface con otros programas.

TOWER proporciona un formato de archivo de salida bien definido y lo fija haciendo posible que los pre y post procesadores se conecten al programa haciendo de éste un dispositivo ideal de su proceso personalizado de análisis de torre reticulada.

Towers shown rendered inside PLS-CADD (click to view larger image)

Los usuarios de nuestro programa PLS-CADD de diseño de líneas pueden usar TOWER para preparar vanos viento y peso permisibles o archivos de diagrama de interacción para la localización óptima. Ellos también pueden tomar las estructuras TOWER y colocarlos en una línea. PLS-CADD puede calcular las cargas sobre una estructura en una localización particular y puede visualizar los resultados de una verificación TOWER con esas cargas.

Los resultados de TOWER son presentados en una combinación de vistas gráficas, hojas de cálculo e informes texto. Toda esta información puede exportarse fácilmente a otros programas. Los resultados gráficos pueden guardarse en archivos DXF compatible con muchos sistemas CAD. Los resultados en forma de hoja de cálculo pueden guardarse de en un archivo XML, pueden pegarse en los programas de hojas de cálculo o pueden exportarse a bases de datos ODBC dóciles. Los textos de resultados pueden ser personalizados por el usuario y guardados en archivos o pegados en programas de procesamiento de textos.

Resumen

TOWER proporciona todas las capacidades que un ingeniero estructural requiere para analizar o diseñar estructuras de celosía de líneas de transmisión, de subestaciones, o de telecomunicaciones. TOWER lo hace usando así una interface gráfica de simple y fácil uso que está en nuestro dispositivo de elemento finito desde hace mucho probado. Sin tener en cuenta si usted quiere modelar una simple torre reticulada de 69 kV, una torre de doble circuito de 500 kV, o una torre arriendada de telecomunicaciones de 1000 pies, TOWER puede ocuparse del trabajo de manera simple, fiable y eficaz.

Si desea más información acerca de TOWER o si desea ver una demostración de sus capacidades por favor contáctenos.


Resumen de Características:
